IDC核心机房建设

  • 方案概述

    IDC机房的建设立足于满足整个机房环境(包括机房人员的工作环境)的整体机房解决方案,并针对客观现场环境存在的可能对机房未来运行和人员工作中可能发生的问题提供整体设计方案。在建筑环境上达到机房的整洁、大气、开敞的机房环境并具有一定的扩容空间。

  • 方案架构

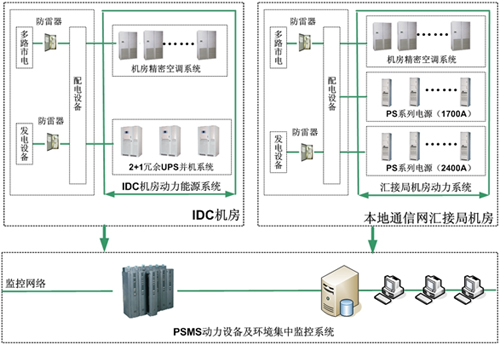

    IDC机房工程整体建设一般包括以下几个方面:机房装修子系统、机房配电系统、UPS子系统、照明系统、机房空调子系统、机房接地防雷保护系统、机房环境监控系统、新风换气系统、机房气体灭火系统和火灾自动报警系统。

    机房装修子系统:

    机房装修主要包括地板、吊顶、墙、门窗建设等内容。

    机房配电系统:

    机房设置专用的供电线路,供电电源设备的容量应具有一定的余量,供电电源技术指标应符合GB2887《计算站场地技术要求》。 本机房IT设备用电主要承载服务器、交换机、防火墙等设备。其它用电设备包括空调及室内照明。

    UPS子系统:

    1、计算机机房负载分为主设备负载和辅助设备负载。主设备负载指计算机及网络系统、计算机外部设备及机房监控系统,这部分供配电系统称为“机房配电系统”,其供电质量要求非常高,应采用UPS不间断电源供电来保证供电的稳定性和可靠性。在要求较高的机房项目中,UPS不间断电源可采用直接并机技术或辅助设备负载指空调设备、动力设备、照明设备、测试设 备等,其供配电系统称为N+1冗余并机技术。"辅助供配电系统”,其供电由市电直接供电。

    2、机房内的电气施工应选择优质电缆、线槽和插座。插座应分为市电、UPS及主要设备专用的防水插座,并注明易区别的标志。照明应选择机房专用的无眩光高级灯具。 机房供配电系统是机房安全运行动力保证,机房往往采用机房专用配电柜来规范机房供配电系统,保证机房供配电系统的安全、合理。目前较好的机房配电柜可选用法国梅兰日兰配电柜机房一般采用市电、柴油发电机组双回路供电,柴油发电机组作为主要的后备动力电源,运行成本较低。

    机房照明系统:

    机房照明是一门电气和建筑装修艺术相结合的技术,是机房建设的重要组成部分。根据不同机房的建筑要求和环境的特点,其照明设计是不一样的,但都会从以下几个方面考虑:计算或查表找到合适的照度水平、处理好空间亮度分布、把握色温和显色性、对眩光加以有效限制、创造正确地投光方向等因素,从而构建完美的造型和立体感,建立良好的视觉环境。   机房照明系统还应考虑应急照明系统。应急故障照明一般采取两种方案,一种是将照明电路中的一路由UPS供电,在停电时,由UPS提供照明。另一种方案是采用带15分钟后备蓄电池的应急日光灯,应急照明平均照明度为60Lx。照明供电一般由市电供电,当市电停止时才转入应急供电系统。

    机房空调子系统:

    机房空调子系统采用一体式机身结构设计,具备新风节能、大风量、高显热、高效过滤、网络控制等功能,满足机房的高负荷长时间连续运转的散热要求。 特征:节能一体式机房空调采用一体式机身结构设计,具备新风节能、大风量、高显热、高效过滤、网络控制等功能,满足机房的高负荷长时间连续运转的散热要求。

    机房专用空调主要由六部分组成: 1、控制监测系 2、通风系统 3、制冷循环及除湿系统 4、加湿系统 5、加热系统 6、水冷机组水(乙二醇)循环系统

    机房接地防雷保护系统:

    机房雷电分为直击雷和感应雷。对直击雷的防护主要由建筑物所装的避雷针完成;机房的防雷(包括机房电源系统和弱电信息系统防雷)工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。

    机房环境监控系统:

    机房监控系统的规模不大,但是它是建立机房安全防范机制不可缺少的环节。它能24小时监视并记录下机房内发生的任何事件。机房环境监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、系统等)的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据,实现对机房遥测、遥信、遥控、遥调的管理功能,为机房高效的管理和安全运营提供有力的保证。

    机房气体灭火系统和火灾自动报警系统:

    机房气体灭系统中气瓶间宜设在机房外,为管网式结构,在天花顶上设置喷嘴,火灾报警系统由消防控制箱、烟感、温感联网组成。 机房消防系统应采用气体消防系统,常用气体为七氟丙烷和SDE两种气体。 数据中心机房内有大量的电气设备,火灾初期,先有烟雾产生,采用感烟火灾探测器有利于及早发现火灾。根据机房火灾发展迅速产生大量的热和烟的特点,为了防止感烟火灾探测器误动作造成损失,应采用感烟、感温两种火灾探测器组合使用。当感烟、感温两种火灾探测器均有报警信号时才启动气体灭火装置,喷洒灭火剂。

    新风换气系统:

    机房新风换气系统主要有两个作用:其一给机房提供足够的新鲜空气,为工作人员创造良好的工作环境;其二维持机房对外的正压差,避免灰尘进入,保证机房有更好的洁净度。 新风换气系统中应加装防火阀并能与消防系统联动,一但发生火灾事故,便能自动切断新风进风。如果机房是无人值守机房则没必要设置新风换气系统。

  • 方案特点

    IDC机房的装饰设计和施工满足计算机机房的洁净度和特殊介质的存放要求,使用气密性好、不起尘、易清洁、防火、美观适用、安装容易、维修方便、不变形的材料。
