图像和音视频中频传输测试设备

  • 产品概述

    现代卫星通信系统通常可由信源、信源编码、信道编码、调制器、上变频器、下变频器、解调器、信道译码、信源解码、载荷输出构成。根据传输信息的不同,信源可以是视频、图像、音频、以及其他载荷设备输出的数据。因而由上、下变频器之外的其他单元所构成的音视频采集压缩和中频传输设备具有较为广泛的应用前景,不仅可满足上、下变频器等射频单元的地面测试要求,而且可用于卫星通信系统其他单元的地面测试,例如载荷生成和输出设备、图像和音视频压缩和解压设备、信道编译码、调制解调器等,此外还可用于卫星通信的地面接收设备中。



    该设备包含音视频信号采集、编码压缩、数字调制、数字解调、解码解压缩、显示器,结合上、下变频射频收发单元,即可实现音视频信号的获取和传输,而且为了满足更通用的测试应用需求,该设备还可实现图像和数据信号的中频传输。

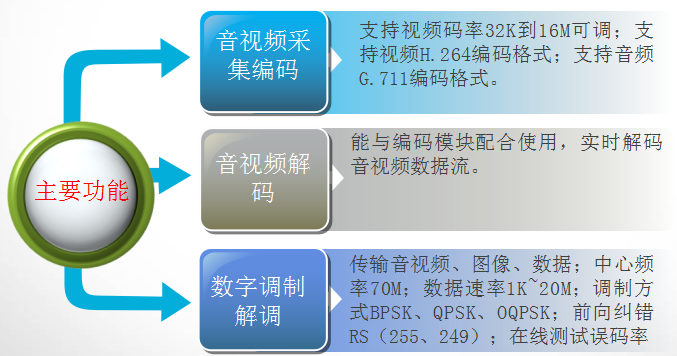

  • 功能介绍

    1、音视频采集模块

    2、音视频编码模块: a) 支持视频码率32K到16M可调; b) 支持视频H.264编码格式; c) 支持音频G.711编码格式;

    3、音视频解码模块: a) 能与编码模块配合使用,实时解码音视频数据流;

    4、数字调制: a) 传输信息:压缩音频和视频、图像、数据; b) 中心频率70M; c) 数据速率1K~20M; d) 调制方式BPSK、QPSK、OQPSK; e) 支持前向纠错RS码,并可扩展到卷积和其他RS编码等; f) 可扩展增加CCSDS数据复接功能; g) 发送电平-20~10dBm; h) 接口要求:阻抗50Ω,SMA接口。

    5、数字解调: a) 中心频率70M; b) 数据速率1K~20M; c) 调制方式BPSK、QPSK、OQPSK; d) 支持前向纠错RS(255、249),并可扩展到Viterbi、其他RS译码等; e) 可扩展增加CCSDS解格式处理功能; f) 接收电平-20~10dBm; g) 解调损耗不大于1dB; h) 接口要求:阻抗50Ω,SMA接口。

    6、数字比对和误码测试

    7、输出显示设备: a) 频幕23寸; b) 支持多种视频接口; c) 音频信号可采用音箱输出。

  • 系统架构

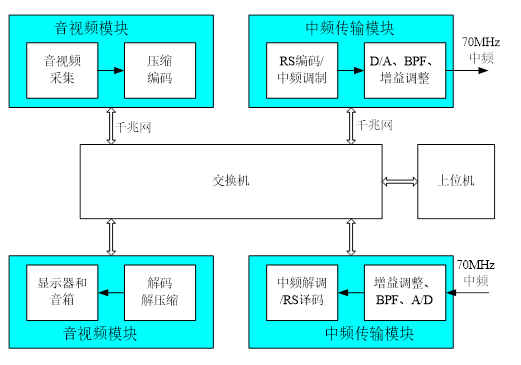

    音视频采集压缩和中频传输设备的结构框图如下图所示,图像和音频信号经音视频采集、编码压缩后,送到中频传输模块,进行RS编码和中频调制,再经D/A转换、BPF和增益控制,即可得到70MHz中频信号。



    70MHz中频信号经增益控制、BPF和A/D转换后,进行中频解调和RS译码,再经过解码解压缩后,即可送到显示器和音箱,从而实现图像显示和音频输出。RS编译码和中频调制解调可在FPGA上实现。该设备结合上下变频射频模块等,还可实现音视频数据的无线传输。对音视频模块和中频传输模块的控制可采用千兆网口。

    音视频采集压缩和中频传输设备的结构框图

    由于音视频模块为直接采购现有产品,为了避免开发与之对接的网络协议,可采用网络交换机。将音视频模块、中频传输模块、以及上位机接在交换机上,音视频编码压缩后将数据通过交换机送到上位机上,上位机经交换机将数据送给中频调制器,同样地在接收端中频解调器将数据经交换机送给上位机,上位机再将数据传送到音视频解码解压模块,最后由显示器和音箱输出。图像信号和数据也可采用该设备进行中频传输。当然,上位机与中频调制器和中频解调器间的数据交互也可采用USB2.0接口。上位机可采用笔记本电脑或4U工控机等。

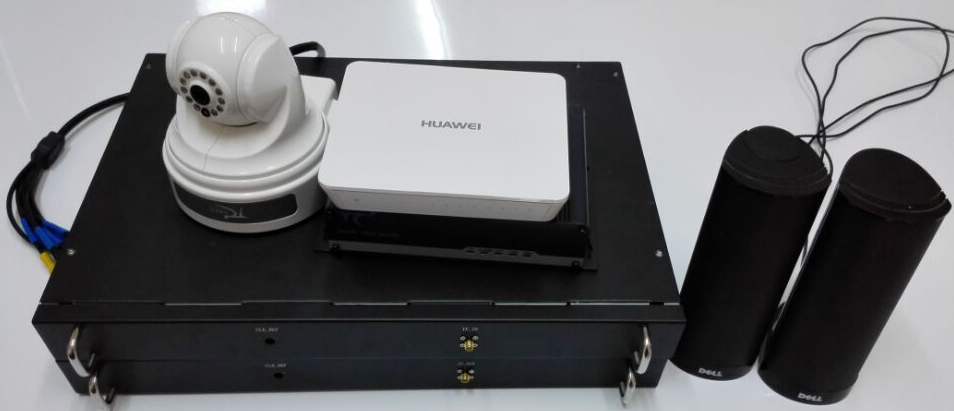

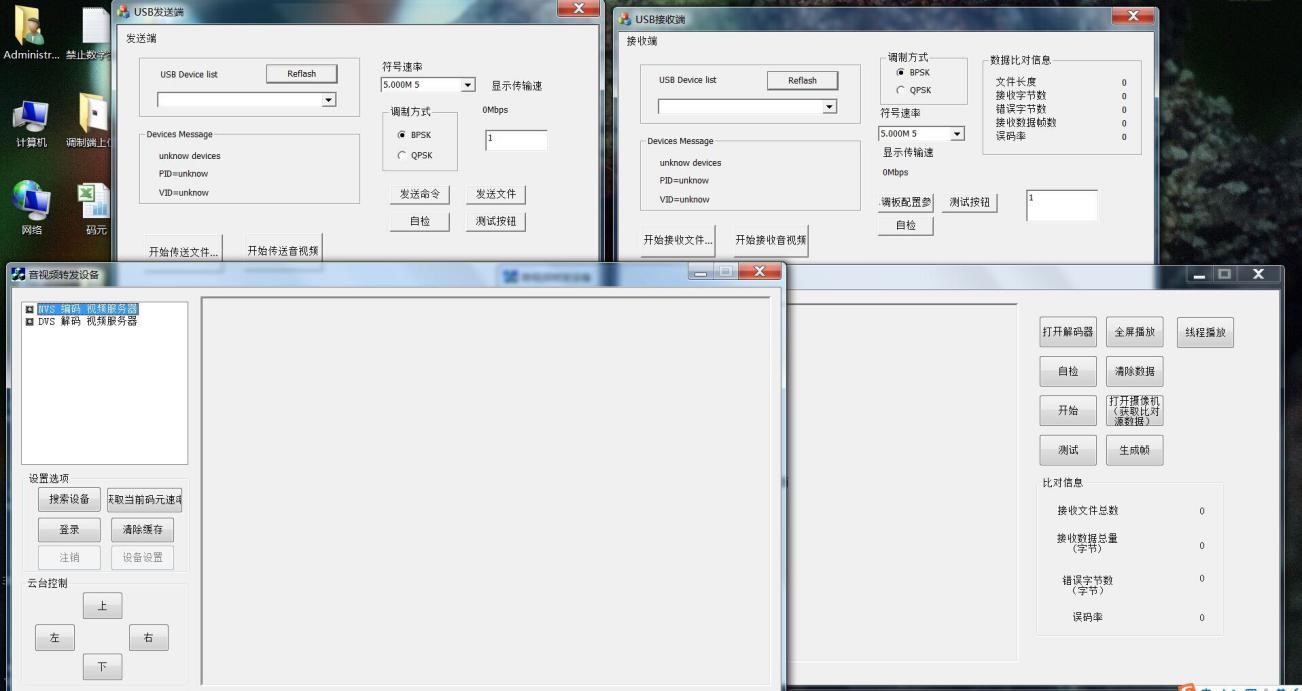

    图像和音视频中频传输测试设备的操作界面和实物图

  • 应用领域

    卫星通信射频单元的地面测试;

    载荷、复分接、信源和信道编解码、调制解调等设备的地面测试;

    不同载荷和信源的中频传输应用;

    卫星通信的地面接收应用。

    现有用户:航天*院*所。
