便携式无线信号监测设备

2017.06.28

  • 产品简介

    便携式无线信号监测设备的频率范围为70MK~3GHz。由于现场环境的无线电信号种类较多,因此需进行频谱分析和调制识别,并实现频率、带宽、信噪比等相关参数的测量。

  • 产品架构

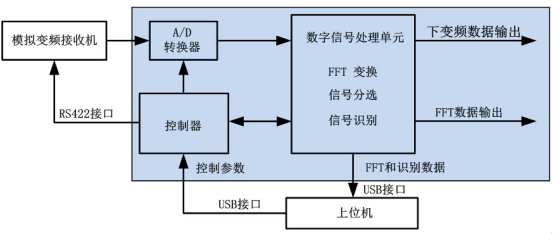

    便携式无线信号监测设备由模拟变频接收机、中频数字信号处理单元、以及上位机组成,其结构如下图所示。考虑到设备的便携性要求,上位控制可采用笔记本电脑或嵌入式系统。上位机与处理单元的数据交互可采用USB或千兆网接口。

  • 主要功能

    1、快速频谱测量

    2、新能量检测(电平、噪声自适应、用户自定义判决工具)

    3、条件报警功能及多告警任务功能

    4、时域和频域数据捕获、记录功能,支持数据回放

    5、自动调制识别

    6、开放的硬件、软件平台,便于用户编程定制功能和系统集成

  • 产品特点

    1、采用模拟变频接收机+中频数字处理机+笔记本电脑或嵌入式上位机的体系结构,使系统充分体现通用化、集成化、小型化、便携式、实时性、便于移植和扩展的设计思路。

    2、数字信号处理采用FPGA+DSP的架构,充分利用FPGA高速并行处理的能力和DSP适于实现复杂算法的优势,在通用的硬件平台上实现频谱分析和对常规模拟、数字调制信号的识别。

    3、采用基于波形变换的统计特征调制识别改进算法,在较低信噪比条件下能识别各种常规数字和模拟调制信号,并测量相应参数,从而保证识别性能和实时处理速度满足应用需求。

  • 应用场景

    评估各军兵种的通信和雷达等无线电设备在各种地形地貌和各种天气气候下的工作性能;

    评估各军兵种的通信和雷达等无线电设备在使用时泄漏信号的可能性。
