当前位置:产品 > 硬件产品 > 接收机选择性测试设备

接收机选择性测试设备

  • 产品概述

    现有的接收机选择性测试一般由各种信号源、频谱分析和其他测试设备、待测被测设备等构成,通常在频段范围内选择几个频点进行测试,无法实现全频段、全覆盖的自动测试,而且由于设备组成复杂,难以满足便携式、小型化、集成化的测试需求。

    因而信号源和测试分析一体化的自动测试设备不仅在航天领域的选择性测试方面,而且在民用领域的电磁兼容测试方面都有较广泛的应用,接收机选择性测试设备就是由此而研制的一体化测试设备。

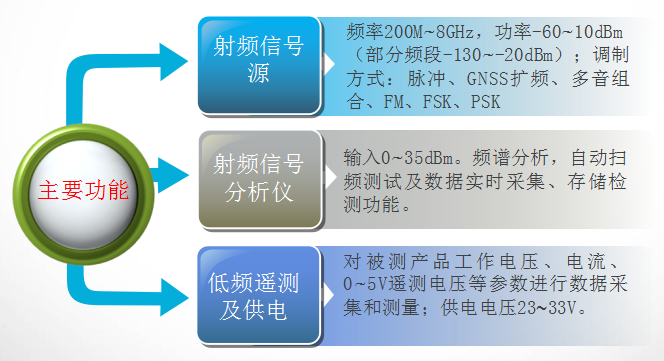

  • 功能介绍

    射频输出、输入频率范围:200MHz~8GHz;

    射频调制方式:脉冲、扩频、FM、FSK、PSK等;

    输出信号功率:-60dBm~+10dBm(部分频段-130dBm~-20dBm)可调;

    输出信号杂波抑制度:≥50dBc;

    具有自动扫频测试及数据实时采集、存储检测功能;

    具备为被测产品提供所需工作直流电源;

    能监测被测产品的工作电压、电流、遥测电压等参数;

    能对被测产品射频输出信号的频率、功率、频谱、调制信号等信号特征进行测试,配套测试软件可以开展初步分析和人机交互等功能。

    设备数据接口: 配备以太网、USB接口以及设备显示、配置、自检、测试所需对外接口。

    显示界面: 15英寸触摸液晶屏,配置视频输出接口,可外接显示器。

  • 系统架构

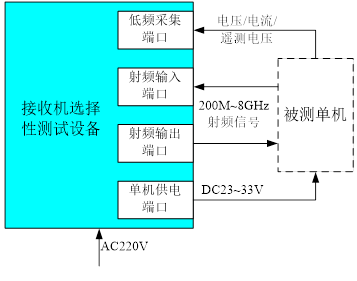

    接收机选择性测试设备的示意图如下图所示,测试设备由射频输出端口送射频信号给被测设备,而经被测设备后输出的射频信号由射频输入端口送到测试设备,被测设备的电压、电流、遥测电压等低频信号经低频采集端口送到测试设备进行低频检测,被测设备由被测设备供电端口提供输入电压。低频采集和被测设备供电端口采用接插件连接。

    接收机选择性测试设备示意图

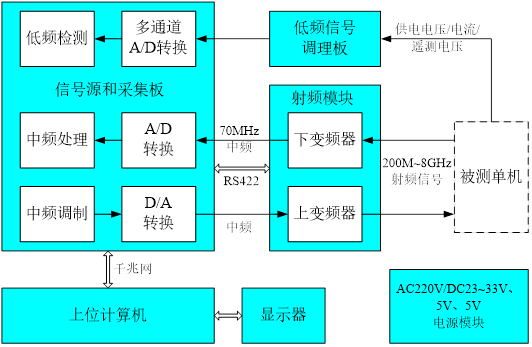

    接收机选择性测试设备的原理框图如下图所示,测试设备由上位计算机/显示器、信号源和采集板、射频模块、低频信号调理板、电源模块几部分构成。脉冲、扩频、FM、FSK体制、PSK体制数字中频调制信号由FPGA产生,经D/A转换后,送到射频模块,经上变频器后,得到测试所需的频率范围和增益可调的射频信号。



    射频发射信号经过被测设备后,即可对输出的射频信号和低频信号进行测试。输出射频信号经下变频器后得到70MHz中频信号,经A/D变换后,在FPGA上进行中频处理,得到相应的频谱和波形数据,并实现功率、频率测量等。 被测设备供电电压、电流、遥测电压等经低频信号调理板变为0~5V信号,再通过多通道A/D转换,即可在FPGA上进行低频检测。

    接收机选择性测试设备原理框图



    上位计算机与其他部分的数据交互采用千兆网接口。信号源和采集板参数可由上位机通过千兆网(或PCIE接口)进行设置;为简化与上位机间的数据交互,射频模块的参数可由上位机送到信号源和采集板,通过FPGA命令解析后由RS422接口(例如DB15连接器)进行配置。为保证整个系统相参,参考时钟可采用100MHz高稳定性恒温晶体振荡器,由射频模块提供。



    电源模块输入为AC220V,可输出3路DC电压,为被测设备提供23~33V/2.5A电压,为信号源和采集板、射频模块分别提供独立的5V/6A电压;低频信号调理板的供电电压可由信号源和采集板提供。

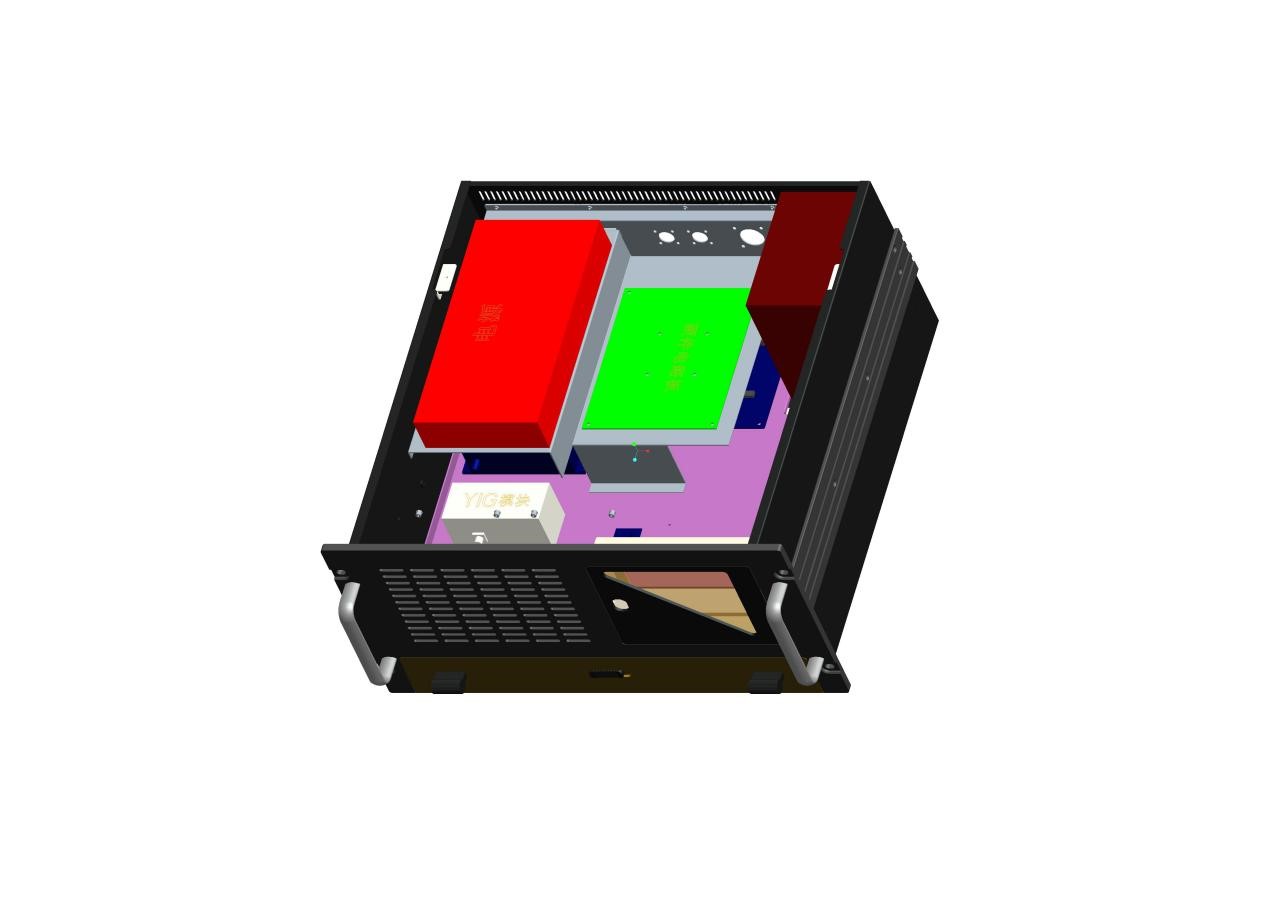

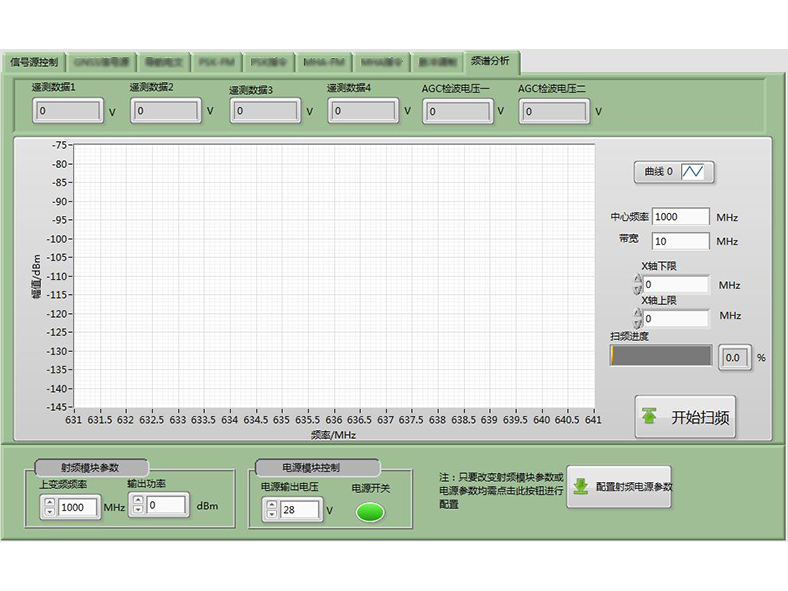

    接收机选择性测试设备操作界面和内部结构示意图

  • 应用领域

    接收机选择性测试;

    卫星导航和通信接收机模拟信号源;

    电子电气设备的电磁兼容测试;

    现有用户:航天*院*所。
