PCIE高速记录和存储设备

  • 产品概述

    高速记录和存储设备可用于雷达、通信数据以及高分辨率图像数据的采集、记录、存储、回放和分析,将前端采集和事后精细化分析处理有机地联系在一起,实现海量信息从采集到分析的快速流转,提供信息的集中存储管理和信息共享服务,并为信息的高效后处理提供数据和硬件处理的支撑。

  • 功能介绍

    雷达、通信或高分辨率图像数据的实时采集、存储;

    存储容量:12Tb并可进行叠加和扩展;

    误码率:优于10-11;

    接口:模拟接口、光纤、LAN等;

    持续记录时间超过2小时;

    回放选择:时间顺序、标记或者鼠标点选时间;

    回放模式:单次回放、循环回放;

    回放信号质量:SNR>40dB,SFDR>40dBc,信号质量恶化Eb/N0<0.2dB。

  • 系统架构

    本系统的结构框图如下图所示。AD采集/图像采集模块的FPGA通过PCIE接口与机箱控制器连接,以实现数据的上传;而对存储板的控制,可以通过PCIE经由AD模块的光纤接口传送给存储模块,也可以直接通过RS232对存储模块进行直接控制。

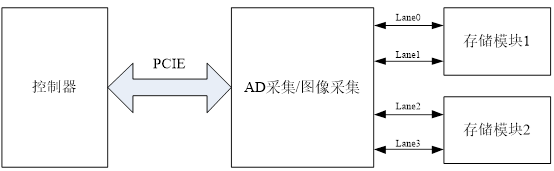

    采集记录设备的系统结构框图

    AD采集/图像采集模块通过lane0和lane1与存储模块1连接,lane2和lane3与存储模块2连接,AD采集/图像采集的数据,经过高速光纤由上位机控制,先传输至存储模块1进行存储,当存储模块1的存储容量用完,切换存储到存储模块2上。 为了便于维修维护和功能扩展,AD采集/图像采集采用模块化的设计方案,由FMC采集子板和FPGA载板构成。FPGA载板可选用最大8GB缓存,采用FMC HPC接口与FMC采集子板相连,板卡总线为PCIE。 工控机可采样多PXIE插槽便于扩展的机箱,也可以采用多个PCIE插槽的便携式机箱。

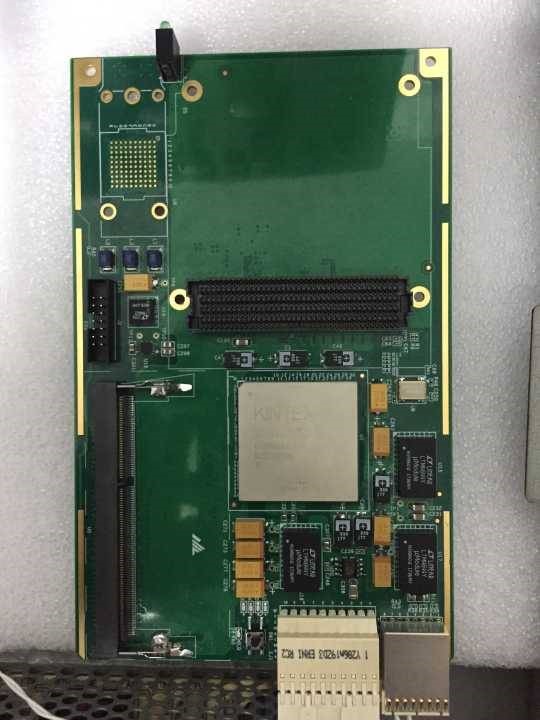

    AD采集/图像采集模块的FPGA载板

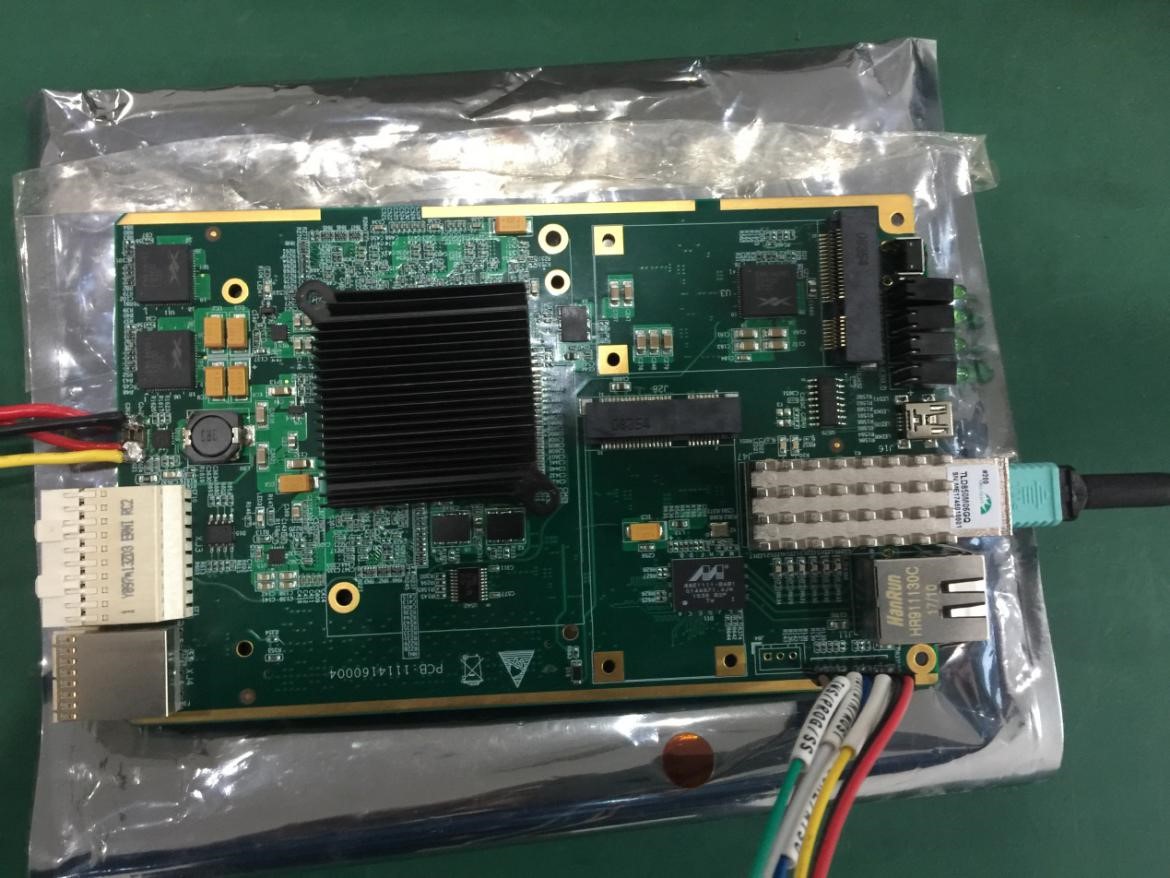

    SSD存储板
