PXIE高速数据采集存储设备是载荷在AIT过程中分系统或子系统联试、试验、验收时的专用设备，需采用模块化设计方法进行设计。
该设备包含四种PXIe采集板卡，插在工控机箱内，以实现相应中频、射频信号的采集和存储。
1、中频窄带信号采集模块：该接口主要针对中频模拟信号，并按照规定的格式存储，进行数据处理及图像显示，并可进行回放和分析。
通道数：4路；
输入信号功率：9±1dBm，最大2Vp-p；
可支持输入信号频率范围：DC~650MHz；
ENOB：12bit；
最大采样速率：125MHz；
板载缓存：8GB
2、射频直接带通采集模块：此技术要求针对的射频信号直接带通采集，要求具备AD转换及存储、回放分析功能。
通道数：8路；
输入信号功率：7.6±1dBm，最大1.7Vp-p；
可支持输入信号频率范围：DC~2GHz；
采样速率：采集板最大可支持1GSPS；
ENOB：11bit；
板载缓存：每块板8GB（2块采集板）；
3、中频宽带采集模块：此技术要求针对的是中频宽带信号的高速采集，要求具备AD转换及存储和回放分析功能。
通道数：4路；
输入信号功率：7±1dBm，最大1.58Vp-p；
可支持输入信号频率范围：DC~2.8Hz；
ENOB：超过8.5bit；
采样频率：4通道最大采样速率1.5GSPS，2通道最大采样速率3GSPS；
板载缓存：每块板32GB（2块采集板）；
4、高精度采集模块：此技术要求针对高精度采集，要求具备AD转换及存储和回放分析功能。
通道数：1路；
输入信号功率：8.5±1dBm，最大1.9Vp-p；
输入信号频率：0MHz~1200MHz；
量化位数：16bit；
采样速率：1GSPS；
持续存储时间：30s以上；
板载存储：光口扩展至固态硬盘。

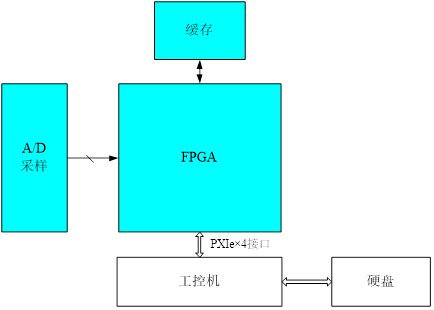

高速数据采集存储设备的基本结构框图如下图所示，功能板主要由A/D采样、缓存、FPGA组成，A/D采样后的数据由FPGA送到缓存后，再经PXIe接口送到工控机进行存储。
PXIe高速数据采集存储设备的结构框图
为满足4种采集模块的需求，需要设计两种不同的FPGA载板。如下所示，其中A类载板可满足中频宽带采集模块的存储要求；B类载板可兼容其他三种采集模块，除了高精度采集模块需要通过光模块扩展缓存容量外，其他两种采集模块不需要焊接光模块。

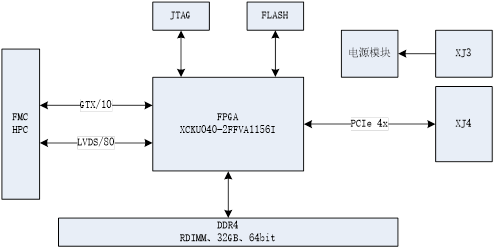

A类3U PXIe载板设计要求 A类3U PXIe载板实现框图如下图所示，板卡由FPGA、DDR4缓存器、加载FLASH、电源模块、HPC FMC接口、JTAG、PXIe接口等组成。
A类PXIe载板实现框图

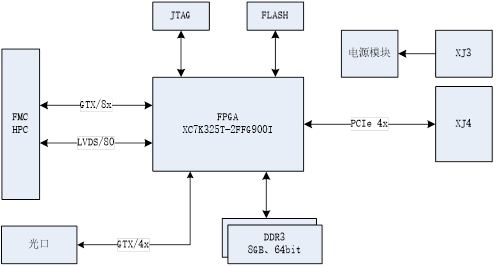

B类载板设计要求 B类3U PXIe载板实现框图如下图所示，由FPGA、 DDR3缓存器（可采用SODIMM）、加载FLASH、电源模块，以及HPC FMC接口、JTAG口、PXIe接口组成。
B类PXIe载板的实现框图

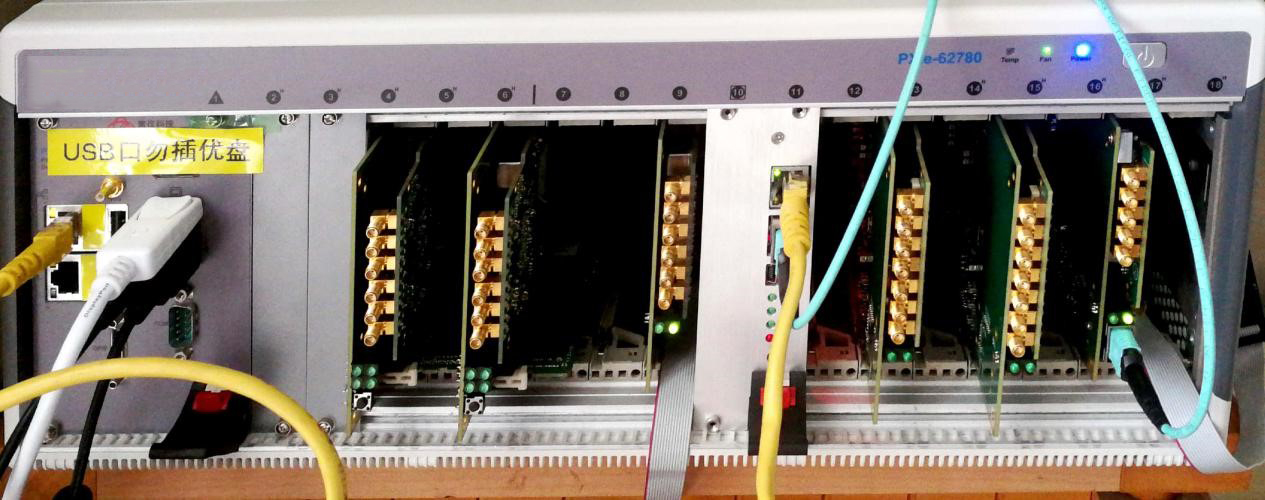

PXIe高速数据采集存储设备的实物图片
雷达或通信数据的采集、记录、存储、回放和分析；
AIT过程中分系统或子系统联试、试验、验收；
现有用户：航天*院*所。
