双频连续波在线检测设备是双频连续波的专用测试设备。设备应具备对双频连续波（以下简称被测设备）的自动测试功能，实现过程记录和远程监控：
1、能够对被测设备提供供电，并检测被测设备的各项遥测参数；
2、能够产生上行双频连续波信号，同时接收被测设备的下行双频连续波信号；
3、实现对下行信号频谱参数的测定和被测设备工作状态的判别；
4、可完成被测设备的自动测试，测试流程可配置，实现过程记录和远程监控。

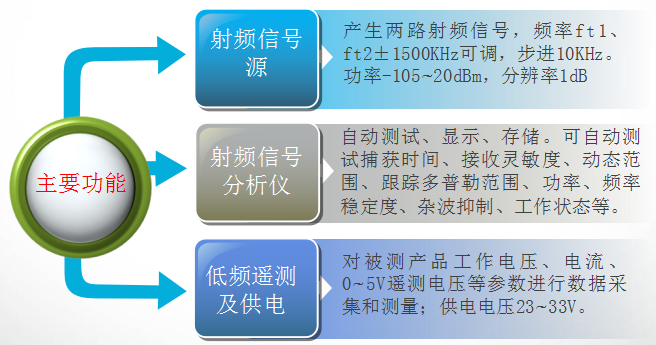

1、被测设备供电功能
2、实时采集和存储检测参数功能
能够实时采集、显示和存储被测设备供电电压、电流及低频接口所有检测点的电压；
3、自动测试、显示、存储功能
(1) 能够自动测试各项指标： a) 捕获时间； b) 接收灵敏度； c) 接收动态范围； d) 单路发射功率（每路0.7W~3W）； e) 发射信号杂波抑制； f) 频率稳定度（包括短稳、长稳）； g) 模式转换时间； h) 遥测参数； i) 供电电压；
(2) 能够自动判断工作是否正常： a) 两路是否正确工作于相应状态； b) 下行信号功率是否稳定； c) 各路遥测参数及供电电压、电流是否正常、稳定；
(3) 能够根据应用场合设置测试项目和显示界面： a) 系统测试； b) 单元测试； c) 设备自检；
(4) 可自动测试、手动测试，并对结果进行显示、存储，自动生成报表；
4、能够实现设备自身的远程控制、监测，进而实现对被测产品的远程测试。
双频连续波在线检测设备的示意图如图所示，检测设备由射频输出端口送合路后的两路射频信号给被测设备，而经被测设备后输出的射频信号由射频输入端口送到检测设备；被测设备的供电电压、电流、遥测电压等经低频端口进行检测，被测设备所需的1路供电电压由被测设备供电端口提供，由一个接插件连接。检测设备的远控输入和遥测输出通过低频端口，由另一个接插件连接。
双频连续波在线检测设备示意图
双频连续波在线检测设备的原理框图如下图所示，直接由FPGA产生中频连续波信号，经双通道D/A转换后，送到射频模块分别经上变频和数控增益，从而得到幅度和频率满足测试要求的上行两路连续波射频发射信号。经过被测设备后，即可对所输出的射频信号和低频信号进行测试。被测设备输出的两路射频信号分别经数控增益和下变频后，进行双通道A/D变换，随后在FPGA上进行数字处理，从而实现连续波频率、相位、功率等参数指标的测量。

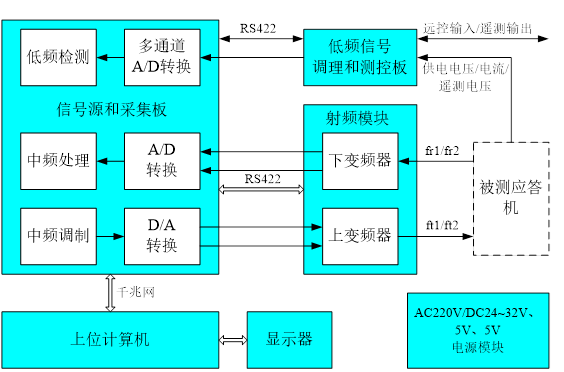

双频连续波在线检测设备原理框图
被测设备的供电电压、电流、遥测电压经低频信号调理和测控板调整到0~5V信号，再通过多通道A/D转换，即可在FPGA上进行低频检测。远控输入和遥测输出经低频信号调理和测控板后，通过RS422接口与信号源和采集板相连，从而实现远程测试。 上位机计算机与其他部分的数据交互采用千兆网接口。信号源和采集板参数可由上位机通过千兆网（或PCIE接口）进行设置；为简化与上位机间的数据交互，射频模块的参数可由上位机送到信号源和采集板，通过FPGA命令解析后由RS422接口（例如DB15连接器）进行配置。根据不同频率、不同幅度的射频连续波信号经被测设备后的测试结果，即可实现所有指标和功能的测试，并生成测试报表。测试步骤和流程可通过脚本文件由用户自行定义。 电源模块输入为AC220V，可输出3路DC电压，为被测设备提供24~32V/2.5A电压，并为信号源和采集板、射频模块分别提供独立的5V/6A电压，并为提供5V/6A电压；低频信号调理和测控板的供电电压可由信号源和采集板提供。

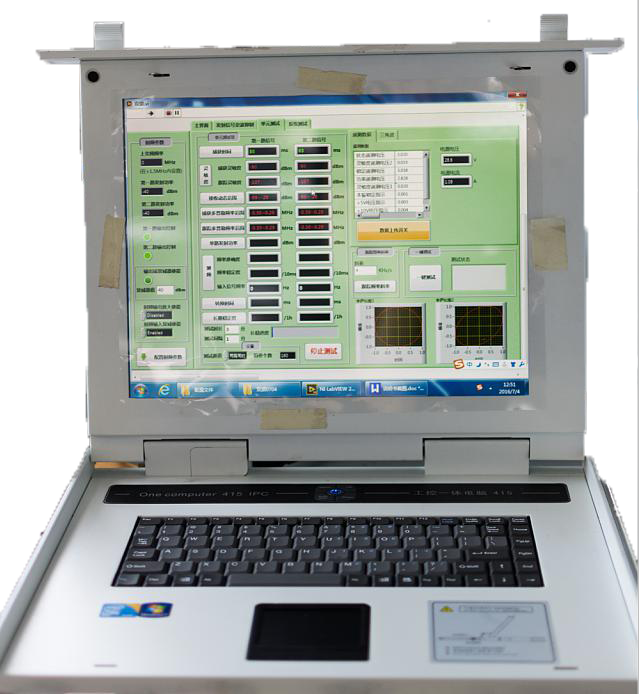

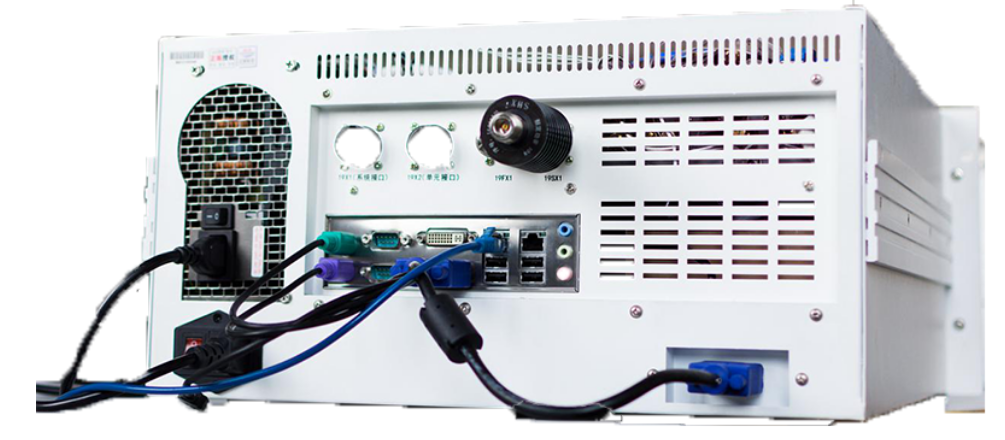

双频连续波在线检测设备操作界面和实物图
双频连续波模拟信号源；
双频连续波的地面测试。
现有用户：航天*院*所。
